MOTOTRBO Capacity Plus

MOTOTRBO Capacity Plus используется, когда есть потребность обеспечить радиосвязью большее количество абонентов без увеличения зоны покрытия. Говоря простым языком, радиосистема растет "не вширь, а вглубь". При этом технологию отличает возможность гибкого перехода (без замены существующего оборудования и инфраструктуры) и относительная дешевизна по сравнению с конкурентными транкинговыми решениями. Область применения остается той же, что и для IP Site Connect и вообще любой профессиональной радиосвязи. Речь идет о гостиницах, медицинских учреждениях, складах, производственных объектах, туристических центрах и других подобных площадках среднего или крупного масштаба.

В основе Capacity Plus (CP) лежит тот же цифровой стандарт DMR, и радиосистема соответственно обладает теми же свойствами: повышает емкость системы, качество связи, эффективность использования спектра и создает условия для встраивания приложений передачи данных.

Увеличение количества абонентов становиться возможным за счет увеличения количества ретрансляторов, и соответственно двойного увеличения каналов связи.

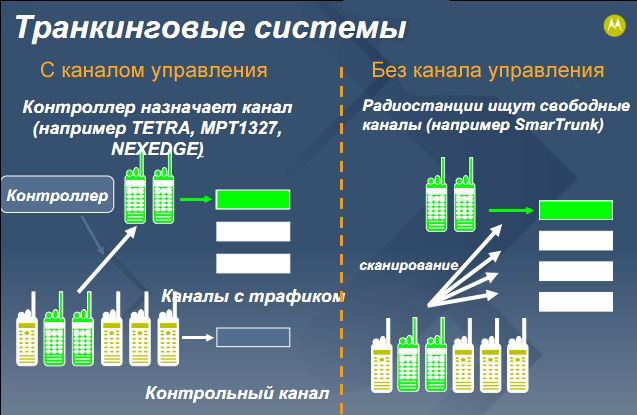

Данное решение можно, пусть и с некоторыми оговорками, отнести к транкинговым радиосистемам. Capacity Plus является односайтовой транкинговой радиосистемой без контрольного канала (канала управления):

Принцип работы

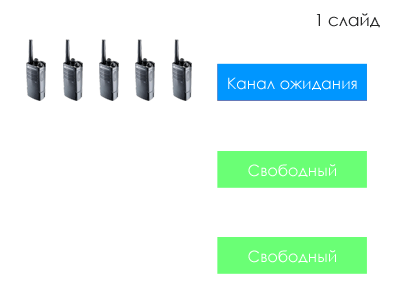

В отличие от транкинговых радиосистем с контрольным каналом, который отвечает за управление радиостанциями и назначение свободных каналов связи абонентам, в радиосистеме Capacity Plus такой канал отсутствует. Выбор свободного канала связи происходит без контрольного канала по алгоритму, показанному на картинке ниже:

Изначально все абоненты занимают один свободный канал, условно называемый каналом ожидания. Как только группа абонентов (или пара абонентов при индивидуальном вызове) начинает сеанс связи, все остальные радиостанции, незадействованные в сеансе связи, переходят на другой свободный канал, который получает статус нового канала ожидания. По окончании сеанса связи, радиостанции начинают сканирование каналов и находят новый канал ожидания, ожидая на нем новой вызов. Если следующий вызов не относится к ним, они переключаются на следующий свободный канал, который вновь назначается каналом ожидания, и так до бесконечности.

Конечно же в реальных условиях связь происходит одновременно между несколькими, а то и всеми абонентами, которые разбиваются на группы, внутри которых и происходит связь. При этом, если две группы пытаются одновременно занять один и тот же канал связи, велика вероятность ошибки, так называемой коллизии, когда обоим группам дается отказ и связь прекращается. Впрочем, в последних версиях программного обеспечения радиосистемы Capacity Plus вероятность коллизии уже сведена к минимуму, и при правильном проектировании и расчете пропускной способности радиосистемы, вероятность коллизий минимальна.

Что дает использование Capacity Plus

• 5-кратное преимущество в емкости перед обычными аналоговыми радиосистемами и до 3-кратного - перед транкинговыми аналоговыми радиосистемами.
• 2-кратное преимущество в емкости перед обычной цифровой радиосистемой MOTOTRBO.
• До 12 каналов передачи голоса или данных.
• До 24 дополнительных выделенных каналов передачи данных.
• До 1200 абонентов.
• Соединение в рамках одной системы приложений голосовой связи и обработки данных, таких как передача местоположения, обмен текстовыми сообщениями, телеметрии и др.
• Общий вызов для обращения сразу ко всем пользователям системы.
• Поддержка приложения дистанционной диагностики и управления ретрансляторами MOTOTRBO (RDAC).
• Для интеграции с существующими системами MOTOTRBO достаточно простого обновления ПО.
• Возможность модернизации радиосистемы в версию Linked Capacity Plus.
