MOTOTRBO IP Site Connect

Только тот, кто сталкивался с задачей обеспечения УКВ радиосвязи на газо- или нефтепроводе, сможет действительно оценить те преимущества, которые может дать решение MOTOTRBO IP Site Connect от Motorola. Прочитав эту статью вы поймете, что это решение как будто специально создано для этого. И не только.

  • Есть проблемы с покрытием от одного сайта в городе?
  • Ваша компания имеет большой загородный филиал?
  • Вы владеете небольшой компанией такси, но "бомбилы" перехватывают ваших клиентов, мониторя эфир и слушая ваших диспетчеров?
  • Ваша компания добывает сырье сразу на нескольких карьерах или месторождениях, но при этом вы не можете связаться с ними по радио?
  • Или может быть вы являетесь владельцем огромного здания, и обычные УКВ радиостанции не достают до подвальных этажей?

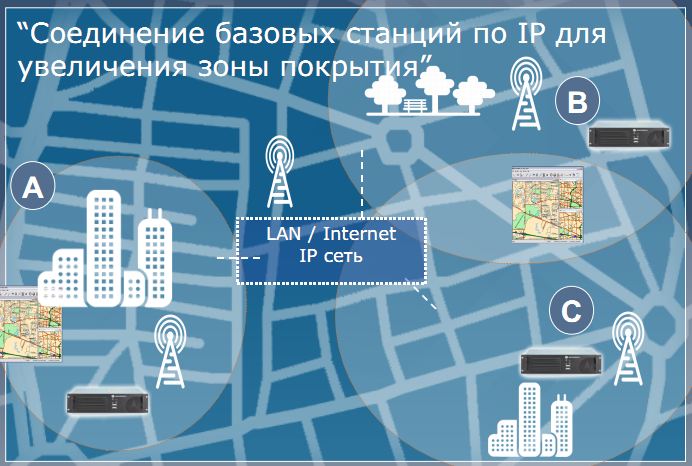

Технология MOTOTRBO IP Site Connect (IPSC), в основе которой лежит использование стандарта DMR, создана специально для расширения зоны действия системы двусторонней радиосвязи MOTOTRBO. Данное решение дает возможность связывать между собой несколько систем с помощью стандартной IP-сети, обеспечивая непрерывную передачу речи и данных без территориальных ограничений.


Характеристики системы:

  • Объединение ретрансляторов в одну общую сеть для передачи голоса и данных
  • Автоматический роуминг
  • Специальное ПО для полноценной удаленной диагностики
  • Масштабируемость: возможность объединить до 15 сайтов (ретрансляторов)
  • Поддержка абсолютно всех современных технологий IP-передачи информации
  • Передача аварийных вызовов

Объединение ретрансляторов

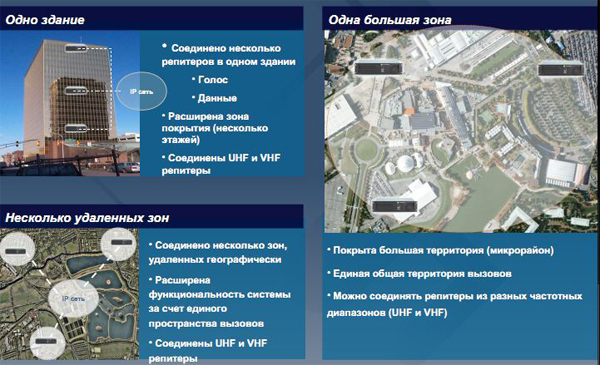

Технология позволяет построить единую сеть, объединив группу ретрансляторов в "один большой организм", что дает возможность либо расширить зону покрытия, либо существенно улучшить качество связи на той же территории при большом разносе пользователей по высоте или при высокой плотной застройке, где один ретранслятор не справляется со своими задачами.


Самые современные IP-технологии

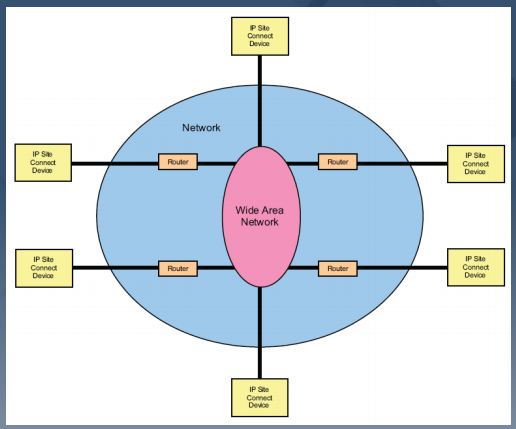

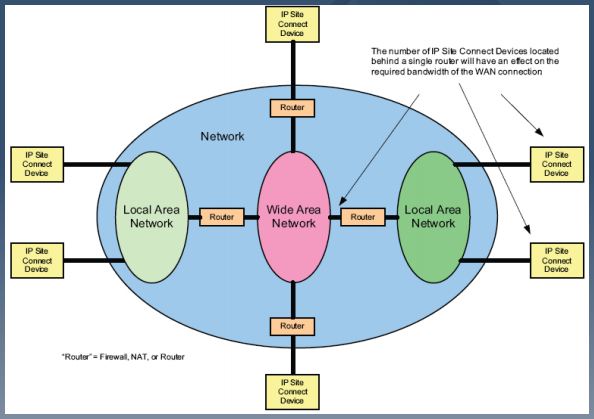

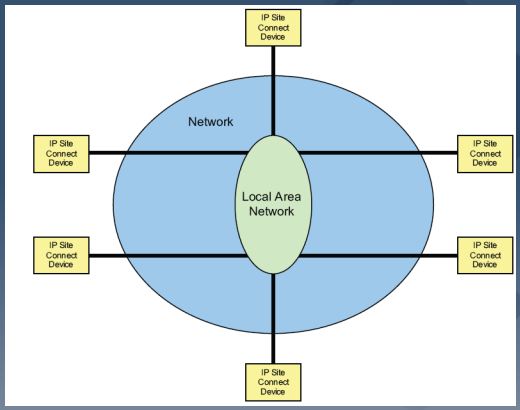

Система поддерживает конфигурации WAN и LAN. Подключение ретрансляторов между собой происходит по протоколу Ethernet. Примеры возможных топологий:


Автоматизированный роуминг

Под роумингом понимается процедура переключения с текущего "домашнего" ретранслятора на другой, входящий в состав текущей системы IP Site Connect, обеспечивающий более лучший уровень сигнала. Как правило, при удалении домашний ретранслятор перестает обеспечивать нужный уровень сигнала, и его необходимо сменить на другой. Особенностью технологии IP Site Connect является автоматизация данного процесса, что является безусловным прорывом на рынке систем такого класса.

Роуминг IP Site Connect подразделяется на пассивный и активный. В обоих случая все ретрансляторы (узлы) через заданный промежуток времени посылают специальный сигнал ("маяк").

При пассивном роуминге радиостанция начинает поиск по списку роуминга всякий раз, как уровень мощности Домашнего узла понижается ниже установленного порогового значения, а ретранслятор с наиболее мощным сигналом будет определен как новый Домашний узел.

Активный роуминг позволяет абоненту влиять на процесс выбора узла. Радиостанция посылает специальные сообщения всем ретрансляторам, записанным в списке роуминга. Сигнал на поиск ретранслятора отправляется "вежливо", т.е. если канал будет занят, то радиостанция сразу перейдет к следующему ретранслятору в списке роуминга. Первый найденный узел с допустимым уровнем сигнала идентифицируется как новый Домашний узел.

Надо отметить, что при необходимости абонент может выбрать ретранслятор самостоятельно, переключив радиостанцию на соответствующий фиксированный канал. Это очень удобно для обслуживания систем. В это случае персонал может:

  • Выбрать переключателем на радиостанции необходимый канал/ретранслятор.
  • Инициировать ручной роуминг для поиска следующего доступного ретранслятора.
  • Использовать "блокировку узла", чтобы остаться на текущем ретрансляторе и не использовать роуминг.

Средства удаленной диагностики и контроля

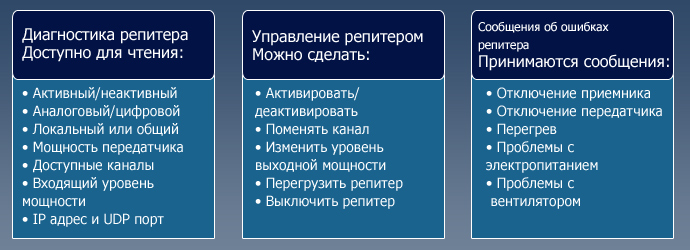

Motorola производит специально ПО (RDAC - Repeater Diagnostic And Control), позволяющее системному администратору контролировать и управлять ретрансляторами в системе.

Доступны следующие функции:


Что же получает пользователь от системы IP Site Connect?

Большие площади охвата с лучшим качеством

Каждый ретранслятор в системе IP Site Connect фактически заменяет два аналоговых ретранслятора за счет использования технологии TDMA. Абоненты могут передавать голос и данные на больших зонах охвата и с улучшенным качеством.

Соединение двух и более удаленных зон

Всего можно объединить до 15 ретрансляторов MOTOTRBO в одну IP сеть. Но, применив специальное программное обеспечение, можно связать любое количество ретрансляторов.

Встроенное шифрование

Использование цифрового протокола уже само по себе обеспечивает определенный уровень зашиты от прослушивания, а встроенная система 40-битного скремблирования обеспечит вас уровнем шифрования достаточно высокой стойкости.

Обычные IP каналы включая Интернет

Для соединения ретрансляторов используется недорогая транспортная среда Ethernet. Вы можете использовать для связи даже Интернет, если сможете обеспечить необходимую гарантированную полосу пропускания. Единственным ограничением может быть использование спутниковых каналов из-за большого времени задержки.

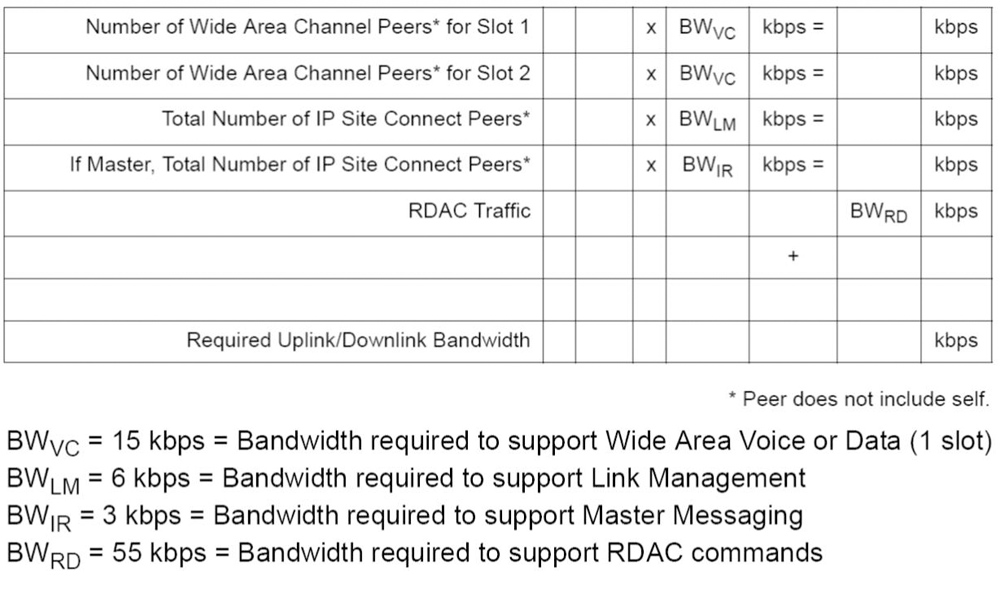

Ориентировочная таблица для расчета полосы пропускания:



Соединение разных частотных диапазонов

Ретрансляторы, работающие в разных частотных диапазонах (UHF-1, UHF-2 или VHF), могут быть объединены в одну единую сеть передачи голоса и данных.

Поддерживаются любые IP приложения

Пользователи могут использовать огромное количество IP-приложений, разработанных партнерами компании Motorola специально для системы IP Site Connect. Уже разработаны, опробованы и успешно работают такие приложения как:

  • диспетчерские консоли
  • системы записи переговоров
  • доступ к телефонным сетям (как к традиционным сетям PABX/PSTN, так и к IP сетям с использованием протокола SIP)
  • системы для определения местоположения абонента (AVL) с записью маршрутов движения и сигнализацией отклонения абонента от заданного маршрута движения

и наконец, при необходимости, существует возможность самостоятельно написать свое приложение.


Вернемся к задаче обеспечения УКВ радиосвязью газо- или нефтепровода. Старые связисты должны помнить радиокабельную систему из социалистической Венгрии. Хорошая система. Но забыл переключить канал, двигаясь вдоль нее, и вызов уже не услышал. Да и слушать вынужден всех, незавимо от того, надо тебе это или нет.

Какая была альтернатива? Да кроме системы МРТ1327 практически ничего и не было. Но для этой системы связи стало требоваться питание, да причем много - контрольные каналы на каждом сайте должны постоянно греть воздух... А случись что, диспетчер отключает в первую очередь высоковольтную линию электрохимзащиты. Значит надо ставить аккумуляторы. И много. Очень много. И все это при том, что трафик переговоров в системе практически отсутствует - раз в день проедет служба безопасности, а может даже и не поедет вовсе...

Если же использовать для организации УКВ радиосвязи решение IP Site Connect от Motorola мы получаем:

  • До 15 сайтов в одной подсети, а с помощью программных приложений - фактически неограниченное число сайтов.
  • Два независимых канала связи в каждом сайте
  • Автоматический роуминг между сайтами
  • Как минимум одинаковые зоны покрытия в каждом из сайтов, по сравнению с аналоговой системой, а в большинстве случаев даже небольшое увеличение
  • Возможность реализации групповых и индивидуальных вызовов
  • Возможность дистанционного мониторинга транспортных средств и даже персонала с портативными радиостанциями
  • Доступ в сеть ГТС или УПАТС
  • Работу с диспетчером
  • Дистанционный мониторинг всех сайтов
  • Возможность отправки СМС
  • Возможность использования радиостанций для дистанционной двухсторонней телеметрии
  • Низкое энергопотребление

и многое, многое другое...
